VÁLVULAS DE ESFERA - DIFERENÇAS ENTRE PASSAGEM PLENA E REDUZIDA

Nossa linha de válvulas de esfera é adequada para uso em instalações hidráulicas e pneumáticas. São válvulas forjadas em latão e sua esfera recebe um banho de cromo duro para maior resistência à abrasão. A haste de comando é anti-explosão pois é montada de dentro para fora . E são válvulas de passagem plena o que reduz a perda de carga de fluxo!





BITOLA  Plena Reduzida
1/4" 8 (mm) 8 (mm)
3/8" 10 (mm) 10 (mm)
1/2" 14 (mm)  12 (mm)
3/4" 18 (mm) 15 (mm)
1" 23 (mm) 20 (mm)
11/4" 29 (mm) 25 (mm)
11/2" 37 (mm) 32 (mm)
2" 47 (mm) 40 (mm)







Características de Aplicação:

Devido a suas características construtivas, as válvulas de esfera devem ser utilizadas somente na posição aberta ou fechada e com fechamento em um só golpe.

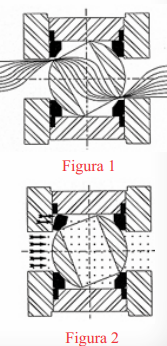

Caso sejam mantidas parcialmente abertas / fechadas pode haver erosão prematura das vedações da esfera, principalmente se houver fluxo de alta velocidade e com presença de partículas sólidas, que aumenta o efeito abrasivo (figura 1).

No saco de operação nesta condição com vapor saturado, pode haver erosão por cavitação da sede de vedação. Com resultado desses efeitos as vedações podem se deteriorar e deixar de vedar o fluxo com perfeição (figura 2).

ARQUIVO PDF PARA DOWNLOAD
